Page info du QCM "Modélisation des systèmes multi-physiques"

Cette page info a pour but de vous donnez un certain nombre de renseignements sur le QCM, comme le nombre de questions dans chaque catégorie ou la liste des images utilisées. Le rôle de cette page est de confirmer à ceux qui ont travaillé intensivement le QCM qu'ils ont bien fait le tour complet des différentes questions.

Cette page info ne remplace en aucun cas l'apprentissage des cours ni l'entraînement intensif sur le QCM dans les conditions de l'évaluation (200 questions sur tous les thèmes en moins d'une heure et sans aucun document).

Dans tous les QCM il est possible de mettre des questions prenant 4 formes différentes :

Voici maintenant tout ce qu'il faut savoir sur chacun des 4 thèmes du QCM.

Pour répondre à ce thème il faut avoir appris les cours suivants avec les compléments donnés oralement en classe :

Voici les 24 termes dont la définition ou le sens est à connaître pour répondre aux questions de ce thème :

Sur les 691 questions du thème Généralités sur les systèmes il y a 396 questions à boutons radio, 292 questions à cases à cocher, 3 questions de type "Vrai ou Faux ?" et aucune ligne de saisie.

Ce thème contient 35 images, dont 18 schémas pneumatiques (avec un vérin) et 17 schémas électriques (avec un moteur).

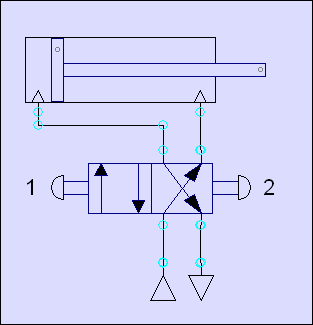

Voici les 18 schémas pneumatiques avec pour chacun d'entre eux le nombre de questions qui lui est associé :

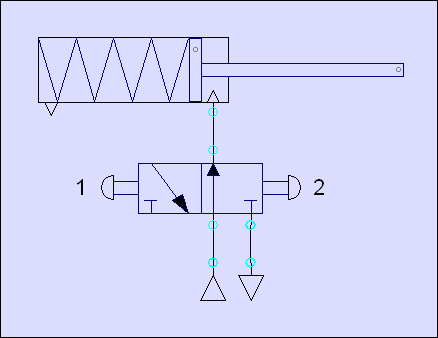

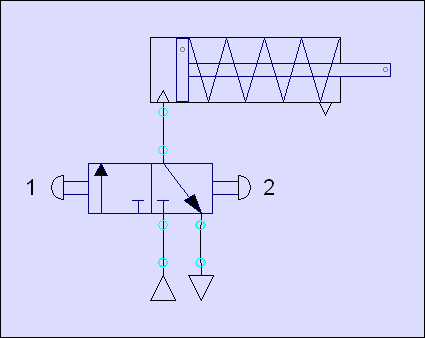

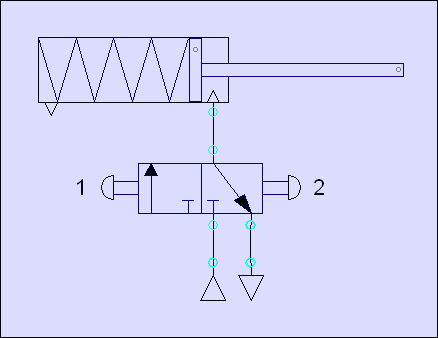

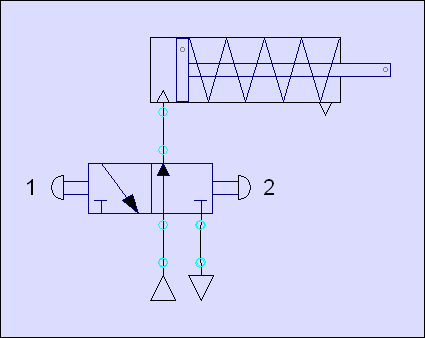

Les 4 schémas pneumatiques avec un vérin simple effet et un distributeur 3/2 bistable
16 questions	16 questions
16 questions	16 questions

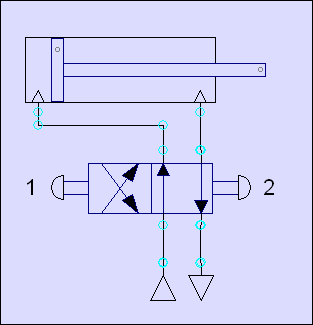

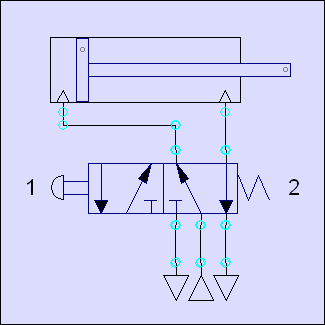

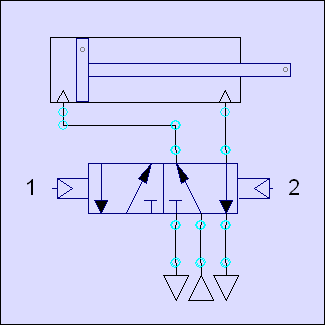

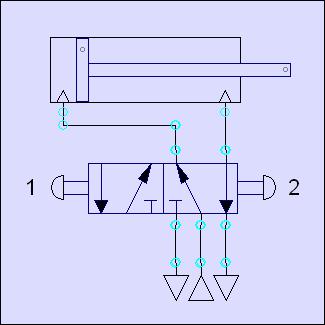

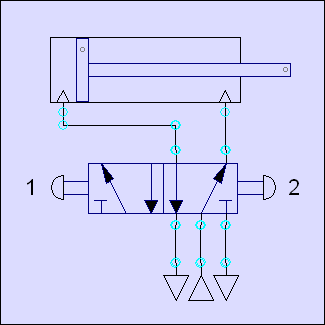

Les 6 schémas pneumatiques avec un vérin double effet et un distributeur bistable

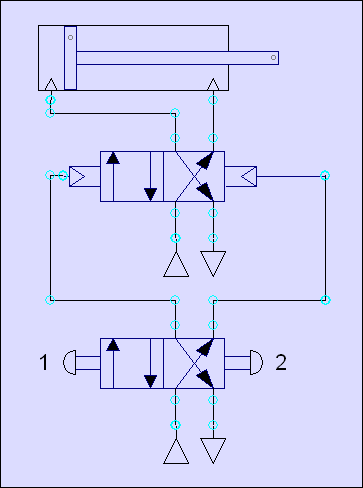

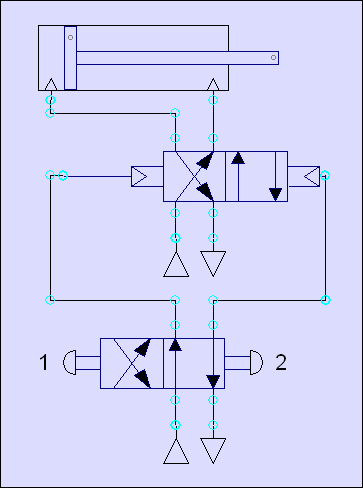

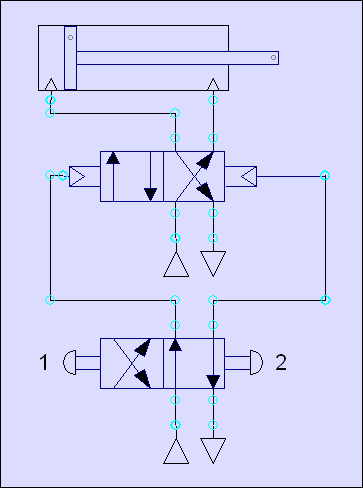

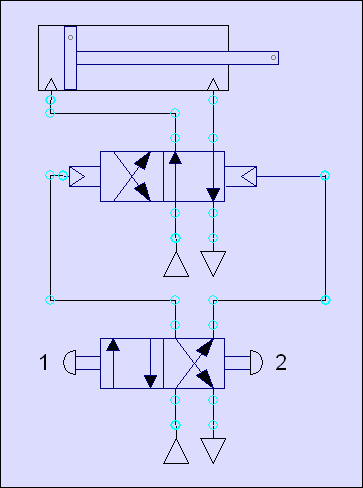

16 questions	16 questions
16 questions	20 questions
4 questions	4 questions

Les 3 schémas pneumatiques avec un vérin double effet et un distributeur 5/2 monostable
5 questions	5 questions	5 questions

Les 4 schémas pneumatiques avec 2 distributeurs 4/2 bistables
8 questions	8 questions
8 questions	8 questions

Le seul schéma pneumatique avec 3 distributeurs

24 questions

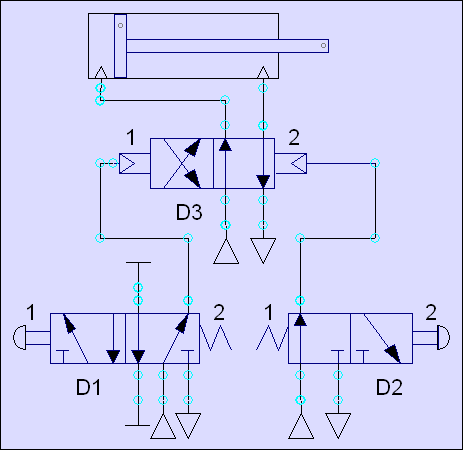

Dans ce montage le vérin est de type double effet et : le distributeur D1 est de type 5/2 monostable à commande manuelle le distributeur D2 est de type 3/2 monostable à commande manuelle le distributeur D3 est de type 4/2 bistable à commandes pneumatiques Si D1 et D2 sont tous les deux en position 2 alors D3 est en position 1 et la tige du vérin est entrée Si D1 et D2 sont tous les deux en position 1 alors D3 est en position 2 et la tige du vérin est sortie Le distributeur D1 est en position 1 si son bouton poussoir est enfoncé Le distributeur D1 est en position 2 si son bouton poussoir est relâché Le distributeur D2 est en position 1 si son bouton poussoir est relâché Le distributeur D2 est en position 2 si son bouton poussoir est enfoncé

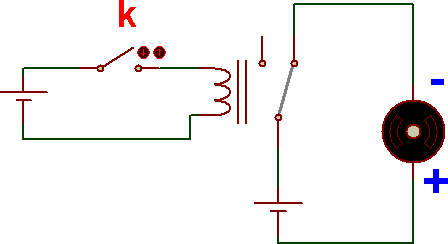

Voici les 17 schémas électriques avec pour chacun d'entre eux le nombre de questions qui lui est associé :

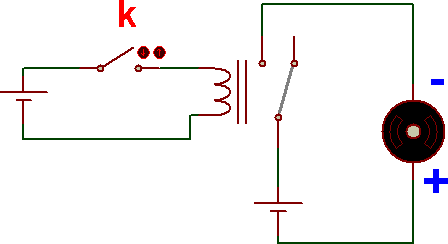

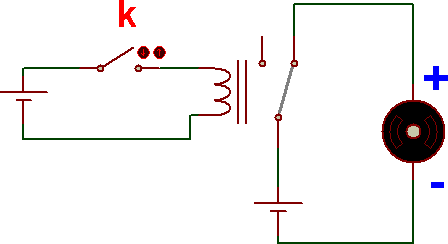

Les 4 schémas électriques sans relais
9 questions	9 questions
9 questions	9 questions

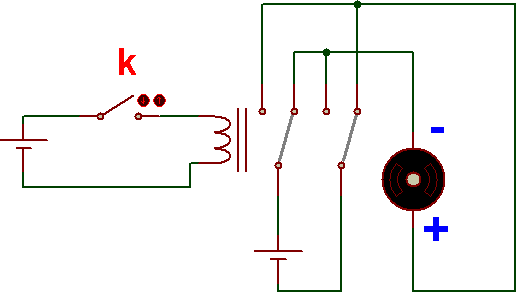

Les 4 schémas électriques avec 1 relais 1RT
24 questions	24 questions
24 questions	24 questions

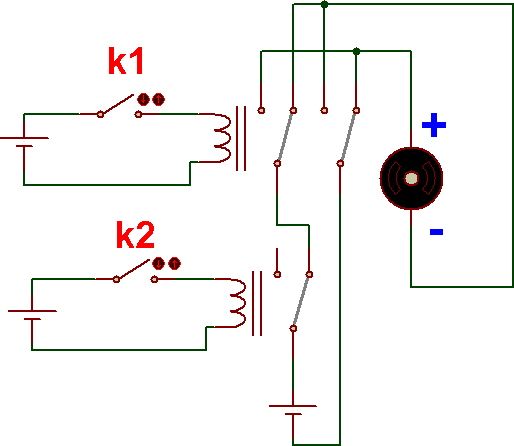

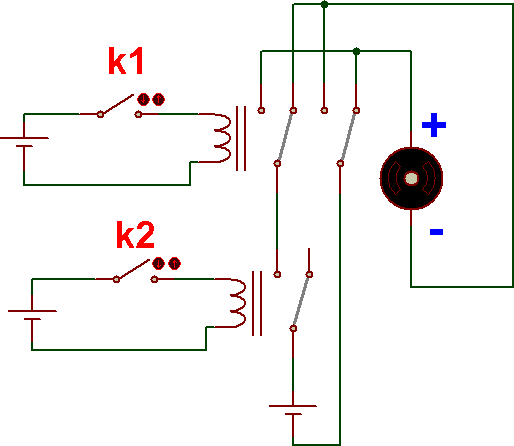

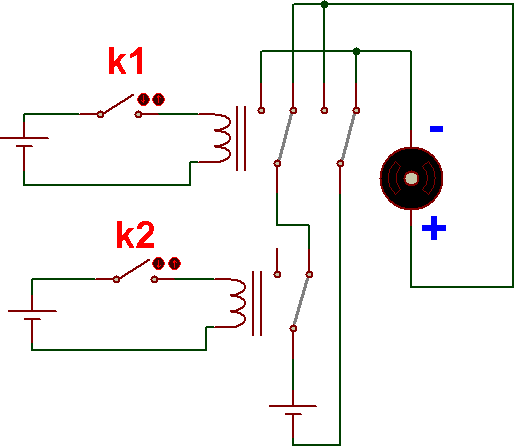

Les 4 schémas électriques avec 1 relais 2RT
24 questions	24 questions
24 questions	24 questions

Les 4 schémas électriques avec 2 relais
6 questions	6 questions
6 questions	6 questions

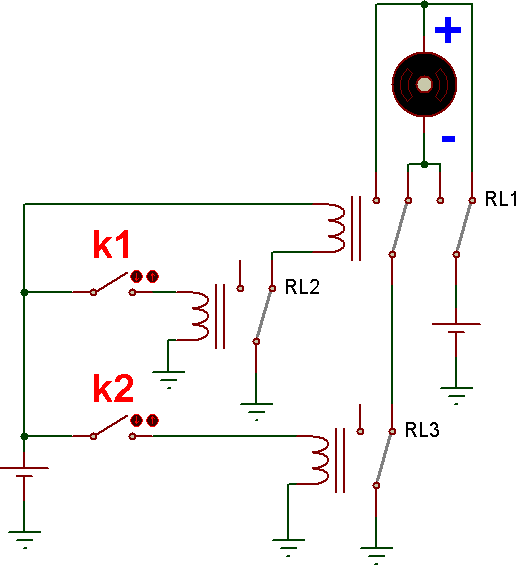

Le seul schéma électrique avec 3 relais

24 questions

Le relais RL1 de type 2RT permet de changer le sens de rotation du moteur Le relais RL3 de type 1RT permet de mettre en marche ou arrêter le moteur Le relais RL2 de type 1RT permet d'alimenter ou pas la bobine de RL1 Si k2 est ouvert alors RL3 est au repos et le moteur est en marche Si k2 est fermé alors RL3 est au travail et le moteur est arrêté Si k1 est ouvert alors RL2 est au repos et RL1 est au travail Si k1 est fermé alors RL2 est au travail et RL1 est au repos Le moteur tourne en sens direct si RL3 est au repos et RL1 est au repos Le moteur tourne en sens inverse si RL3 est au repos et RL1 est au travail Le moteur est arrêté dès que k2 est fermé, quelque soit k1 RL2 ou RL1

Enfin sur les 516 questions du thème Les préactionneurs et les actionneurs il y a 483 questions à boutons radio dont 179 questions de type "Vrai ou Faux ?".

Pour répondre à ce thème il faut avoir appris le cours Les liaisons entre solides et s'être informé sur les 2 liaisons suplémentaires en lisant l'article sur les liaisons cinématiques.

Toutes les liaisons cinématiques sont présentes dans ce thème à l'exception de la liaison hélicoïdale.

Voici les 10 liaisons cinématiques à connaître pour les thèmes Les liaisons cinématiques : NIVEAU 1 et Les liaisons cinématiques : NIVEAU 2 :

Ce thème Les liaisons cinématiques : NIVEAU 1 contient 331 questions dont 230 questions à boutons radio (une seule réponse à choisir parmi la liste proposée), et 101 questions avec ligne de saisie (où il faut entrer un chiffre entre 0 et 6). Ce thème ne contient ni de cases à cocher ni de questions de type "Vrai ou Faux ?".

Ce thème contient 21 762 questions toutes de type cases à cocher (sans bouton radio, sans images, sans ligne de saisie, sans questions de type "Vrai ou Faux ?").

Toutes les liaisons cinématiques sont présentes dans ce thème à l'exception de la liaison hélicoïdale.

Pour répondre à ce thème il faut connaître parfaitement les 10 liaisons cinématiques et leur tableau des mobilités.

En observant les tableaux des mobilités des 10 liaisons cinématiques on peut en dégager certaines remarques comme les suivantes qui permette de répondre rapidement à ce thème Les liaisons cinématiques : NIVEAU 2 :

De plus si on classe les 10 liaisons de base (sans la liaison hélicoïdale qui est particulière) en fonction de leur degré de liberté on s'aperçoit qu'il n'y a jamais plus de 2 liaisons dans chaque catégorie :

• combien de liaisons possèdent 0 ou 5 degrés de liberté ? Une seule liaison dans chaque cas
• combien de liaisons possèdent 1, 2, 3 ou 4 degrés de liberté ? Exactement 2 liaisons dans chaque cas
• combien de liaisons possède 6 degrés de liberté ? Aucune liaison dans ce cas

Par exemple si on vous pose la question "Quelles liaisons possèdent 3 degrés de liberté ?" il ne faut pas lire et analyser une par une toutes les liaisons qui vous sont proposées dans les réponses, mais il faut rechercher et cocher immédiatement l'appui plan et la rotule.

Gentil Est Celui Incitant Franchement à Noter Et Travailler
