DISTRIBUER

Fonction principale
Mettre à disposition de la fonction Convertir l'énergie dont elle a besoin, au moment voulu.
Les principales sous-fonctions (réalisées  partiellement ou en totalité)
  • Autoriser ou interdire le flux d'énergie vers la fonction Convertir   [+...]
  • Moduler ce flux d'énergie       [+...]

La fonction Distribuer fait parvenir l'énergie aux actionneurs quand ils en ont besoin.

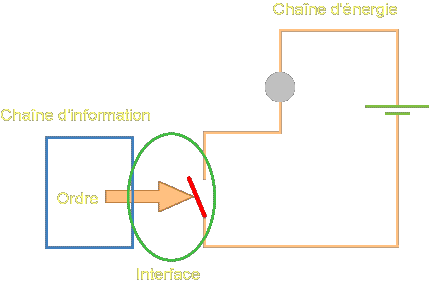

Cette fonction est en relation directe avec la chaîne d'information, elle sert d'interface entre cette dernière et les actionneurs.


interface


Elle est généralement remplie par les préactionneurs, le contacteur pour distribuer l'énergie électrique, le distributeur pour l'énergie pneumatique.

Cette fonction reçoit donc plusieurs types d'alimentations,
  • une très basse tension (24 V alternatif ou continu) pour la commande des préactionneurs
  • une tension industrielle (230 V ou 400 V triphasé) pour alimenter les actionneurs
Les appareils de l'électrotechnique
Le relais électromagnétique
Pont en  H
Variation de vitesse d'un moteur à courant alternatif
L'isolation galvanique
Centres de décision		 Modèle Générique
Page Précédente
retour en haut de page
Autoriser ou interdire le flux d'énergie
On peut se représenter le comportement de cette sous-fonction comme celui d'un interrupteur commandé par la chaîne d'information.  Le flux d'énergie existe ou n'existe pas, c'est un fonctionnement en tout ou rien (TOR).
Cette sous-fonction est réalisée par les préactionneurs.
On peut y inclure les dispositifs d'inversion du sens de rotation d'un moteur à courant continu (pont en H)

retour en haut de page
Moduler le flux d'énergie
La sous-fonction précédente autorise le convertisseur à absorber toute l'énergie qu'il réclame.  Dans certaines circonstances, on peut constater  des pointes dangereuses, lors du démarrage d'un moteur par exemple.
La sous-fonction Moduler permet de limiter le flux d'énergie afin de construire  :
  • un dispositif de démarrage
  • un dispositif de variation de vitesse
Le dispositif de démarrage d'un moteur électrique vérifie  que l'intensité absorbée ne dépasse pas une certaine limite. En cas de tentative de dépassement, le dispositif réduit la tension d'alimentation du moteur, il lui coupe les vivres et l'intensité retrouve une valeur autorisée.

Le dispositif de variation de vitesse d'un moteur électrique agit sur le paramètre qui impose la vitesse,
  • la valeur moyenne de la tension pour un moteur à courant continu
  • la fréquence de la tension d'alimentation pour un moteur à courant alternatif.
La variation de la valeur moyenne de la tension est réalisée par un convertisseur continu-continu appelé plus simplement Hacheur.
La variation de la fréquence de la tension d'alimentation est réalisée par un convertisseur continu-alternatif également appelé Onduleur.
