LA CONVERSION
ALTERNATIF VERS CONTINU
Elle
s'opère en plusieurs étapes :- l'adaptation de la tension alternative
- la suppression de la partie négative de la sinusoïde
- l'amélioration de la qualité du continu
- la stabilisation qui confère au générateur de tension obtenu les qualités d'un générateur parfait (ou presque)
La conversion porte le nom habituel de Redressement

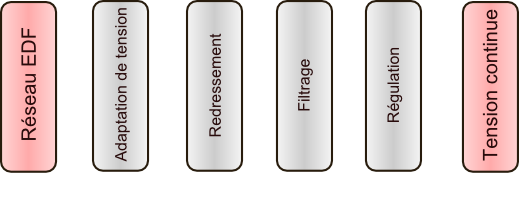

Organisation fonctionnelle
Adaptation de la tension sinusoïdale alternative
La tension alternative fournie par le réseau EDF possède une amplitude de 230V.
Cette amplitude n'est généralement pas adaptée aux besoins. Habituellement il faut la réduire. On utilise un transformateur.
Suppression de la partie négative de la sinusoïde
Elle s'opère par des diodes organisées de manière à réaliser une sorte d'aiguillage pour le courant (et la tension)
Le passage d'une branche à l'autre se fait automatiquement grâce aux propriétés des diodes.
La tension
fournie par le pont de
diodes est désormais
unidirectionnelle mais elle n'est
pas encore continue
Filtrage
On cherche à obtenir une tension qui se rapproche du continu. Pour cela on met en place un condensateur qui constitue un réservoir d'électrons.
La tension se rapproche du continu sans encore l'atteindre.
Régulation
La régulation met en oeuvre un composant spécialisé qui amène la tension au continu presque parfait.
